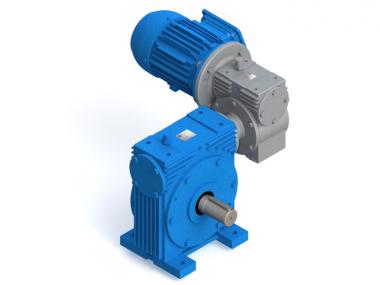

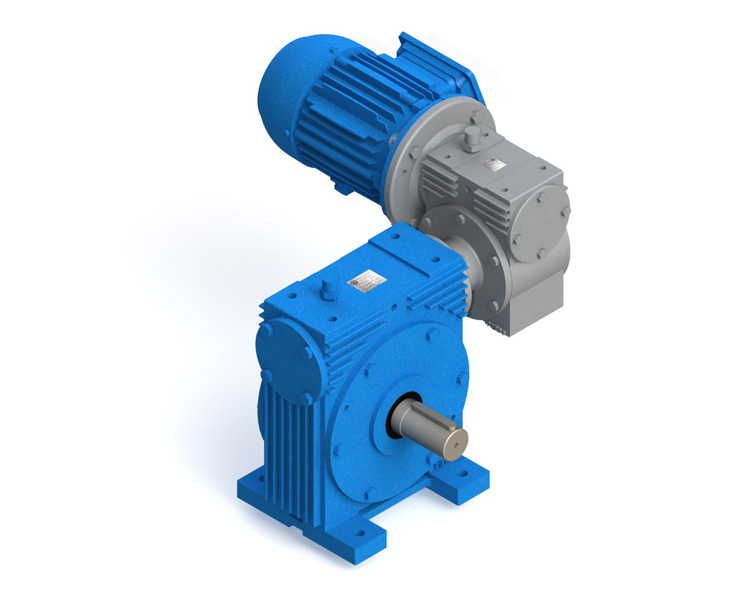

Os motorredutores PRD são fornecidos com flange de entrada.
Os flanges são aplicados a todos os redutores,e os motores utilizados são do tipo IEC (FF “B5” ou “C”Din “B14”).
A montagem com motores diretamente se dá acoplando o motor ao redutor, através do flange de entrada, garantindo um alinhamento perfeito entre o motor e o redutor.
As montagens de motores elétricos podem ser fornecidas com diferentes características tais como, frequência, tensão, polaridade, com ou sem sistema de freio, entre outras, sendo necessária avaliação técnica das características juntamente a um técnico da Pierini Redutores.
Dados técnicos de referência
| Redução | 1:7,5 a 1:2.500 |
|---|---|
| Potência | Até 25 cv |
| Torque | Consulte catálogo ou engenharia Pierini |
| Lubrificação | Óleo mineral — nível conforme manual |
| Temperatura | -10 °C a +40 °C (ambiente coberto) |
| Montagem | Flange / pés / torre — conforme modelo |
| Tipo | Motorredutor PRD — reforçado |
| Motor | Motor conforme especificação |
| Linha | PRD |
| Aplicação | Cargas pesadas e operação contínua |
| Modelo | Redução | Potência (cv) |
|---|---|---|
| PRD-02/01 |
150 200 225 300 375 450 600 |
0,16 0,16 0,16 0,12 0,12 0,12 0,12 |
| PRD-03/01 |
150 200 225 300 375 450 600 750 900 |
0,33 0,33 0,25 0,16 0,16 0,16 0,16 0,12 0,12 |
| PRD-04/02 |
150 200 250 300 375 450 500 600 750 900 1200 1600 |
0,50 0,33 0,33 0,33 0,33 0,25 0,25 0,25 0,16 0,16 0,16 0,12 |
| PRD-05/03 |
150 |
0,75 0,50 0,50 0,50 0,50 0,33 0,33 0,25 0,25 0,16 0,16 0,12 |
| PRD-06/04 |
150 200 250 300 375 450 600 750 900 1200 1600 2000 |
1 0,75 0,75 0,50 0,50 0,50 0,50 0,33 0,33 0,33 0,25 0,16 |
| PRD-07/04 |
200 300 450 500 600 750 900 1200 1600 2000 2500 |
1 0,75 0,75 0,75 0,75 0,50 0,50 0,50 0,33 0,25 0,25 |
